18 Macam Cacat Las dan Penyebabnya Serta Cara Mengatasi

Posted on
Cacat Las

Cacat las – Weld Defect atau Cacat las adalah hasil pengelasan yang tidak memenuhi syarat keberterimaan yang sudah dituliskan di standart (ASME IX, AWS, API, ASTM). Penyebab cacat las dapat dikarenakan adanya prosedur pengelasan yang salah, persiapan yang kurang dan juga dapat disebabkan oleh peralatan serta consumable yang tidak sesuai standart.

Jenis cacat las pada pengelasan ada beberapa tipe yaitu cacat las internal (berada di dalam hasil lasan) dan cacat las visual (dapat dilihat dengan mata). Jika kita ingin mengetahui defect atau cacat pengelasan internal maka kamu memerlukan alat uji seperti Ultrasonic Test dan Radiography Test untuk pengujian las yang tidak merusak.

Sedangkan untuk uji merusak kamu dapat menggunakan uji Bending atau makro. Untuk jenis jenis cacat pengelasan visual atau surface Anda dapat menggunakan pengujian Penetrant Test, Magnetic Test atau kaca pembesar.

Untuk Anda yang bekerja dibidang inspeksi tentunya harus mengetahui dan paham macam macam cacat pengelasan. Karena jika tidak paham, maka hal tersebut dapat membahayakan para pengguna produk kita. Karena pekerjaan ini sangat penting untuk keselamatan dan suksesnya produk tersebut. Oleh karena itu, pada kesempatan ini Pengelasan.net akan berbagi dengan Anda mengenai Macam macam cacat las.

Macam Macam Cacat Pengelasan:

Berikut penjelasan detail mengenai jenis Cacat Las dan Penyebabnya Serta Cara Mengatasinya.

1. Cacat Las Undercut.

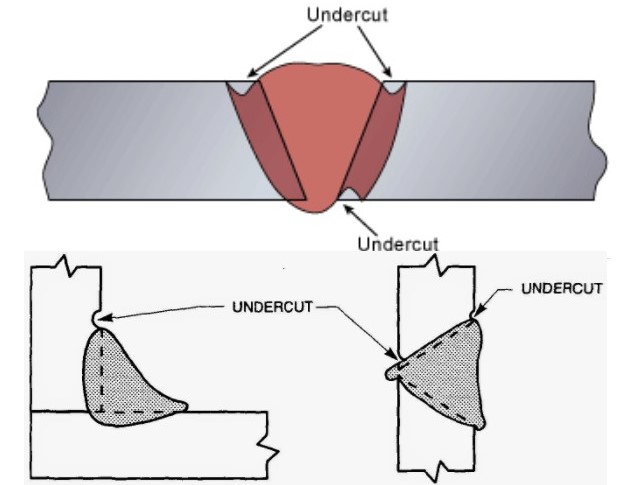

Cacat Las Undercut
Cacat Las Undercut

Undercut adalah sebuah cacat las yang berada di bagian permukaan atau akar, bentuk cacat ini seperti cerukan yang terjadi pada base metal atau logam induk. Jenis cacat pengelasan ini dapat terjadi pada semua sambungan las, baik fillet, butt, lap, corner dan edge joint.

Penyebab Cacat Las Undercut:

  • Arus pengelasan yang digunakan terlalu besar.
  • Travel speed / kecepatan las terlalu tinggi.
  • Panjang busur las terlalu tinggi.
  • Posisi elektroda kurang tepat.
  • Ayunan tangan kurang merata, waktu ayunan pada saat disamping terlalu cepat.

Cara mencegah Cacat Undercut:

  • Menyesuaikan arus pengelasan, Anda dapat melihat ampere yang direkomendasikan di bungkus elektroda atau wps (Welding Procedure Specification).
  • Kecepatan las diturunkan.
  • Panjang busur diperpendek atau setinggi 1,5 x diameter elektroda.
  • Sudut kemiringan 70-80 derajat (menyesuaikan posisi).
  • Lebih sering berlatih untuk mengayunkan yang sesuai dengan kemampuan.

2. Porosity (Porositas).

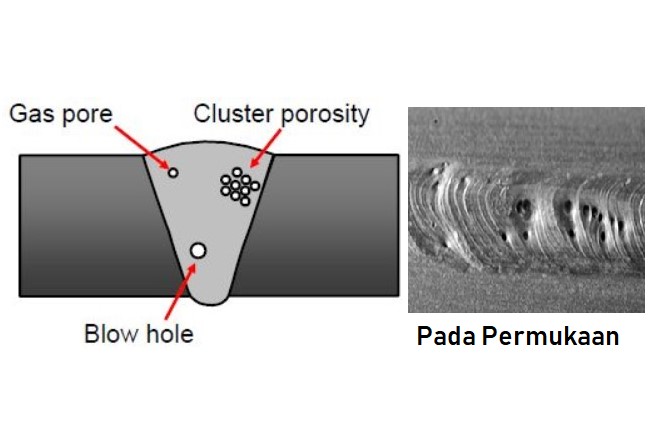

Cacat Pengelasan Porositas
Porositas

Cacat Porositas adalah sebuah cacat pengelasan yang berupa sebuah lubang lubang kecil pada weld metal (logam las), dapat berada pada permukaan maupun didalamnya. Porosity ini mempunyai beberapa tipe yaitu Cluster Porosity, Blow Hole dan Gas Pore.

Penyebab Cacat Las Porositas:

  • Elektroda yang digunakan masih lembab atau terkena air.
  • Busur las terlalu panjang.
  • Arus pengelasan terlalu rendah.
  • Travel Speed terlalu tinggi.
  • Adanya zat pengotor pada benda kerja (karat, minyak, air dll).
  • Gas Hidrogen tercipta karena panas las.

Cara Mengatasi Cacat Las Porositas:

  • Pastikan elektroda yang digunakan sudah dioven (jika disyaratkan), jangan sampai kawat las terkena air atau lembab.
  • Atur tinggi busur kurang lebih 1,5 x diameter kawat las.
  • Ampere disesuaikan dengan prosedur atau rekomendasi dari produsen elektroda.
  • Persiapan pengelasan yang benar, memastikan tidak ada pengotor dalam benda kerja.
  • Untuk material tertentu panas tidak boleh terlalu tinggi, sehingga perlu perlakukan panas.

3. Slag Inclusion.

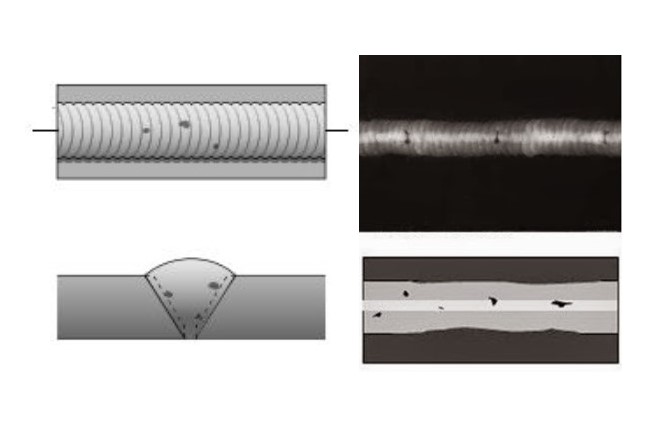

Cacat Las Slag Inclusion
Slag Inclusion

Welding Defect Slag Inclusion adalah cacat yang terjadi pada daerah dalam hasil lasan. Cacat ini berupa slag (flux yang mencair) yang berada dalam lasan, yang sering terjadi pada daerah stop and run (awal dan berhentinya proses pengelasan). Untuk melihat cacat ini kita harus melakukan pengujian radiografi atau bending.

Penyebab Cacat  Las Slag Inclusion:

  • Proses pembersihan Slag kurang, sehingga tertumpuk oleh lasan.
  • Ampere terlalu rendah.
  • Busur las terlalu jauh.
  • Sudut pengelasan salah.
  • Sudut kampuh terlalu kecil.

Cara Mencegah Cacat  Slag Inclusion:

  • Pastikan lasan benar benar berseih dari slag sebelum mengelas ulang.
  • Ampere disesuaikan dengan prosedur.
  • Busur las disesuaikan.
  • Sudut pengelasan harus sesuai.
  • Sudut kampuh lebih dibesarkan (50-70 derajat).

4. Tungsten Inclusion.

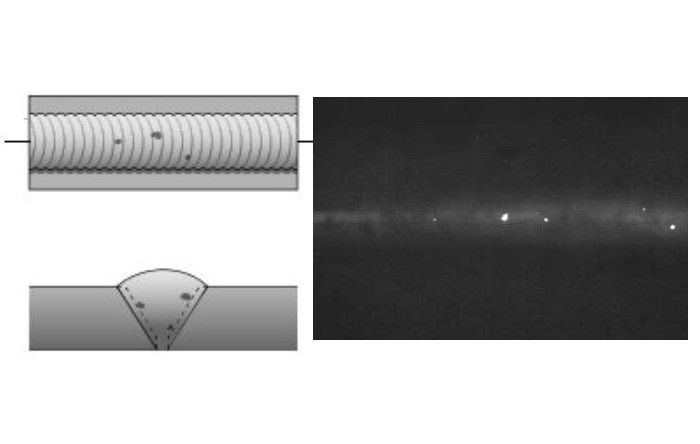

Cacat Las Tungsten Inclusion

Cacat las Tungsten Inclusion adalah cacat pengelasan yang diakibatkan oleh mencairnya tungsten pada saat proses pengelasan yang kemudian melebur menjadi satu dengan weld metal, cacat ini hampir sama dengan slag inclusion namun saat diuji radiografi tungsten inclusion berwana sangat terang (karena berat jenisnya lebih besar dibanding logam lasnya). Untuk jenis cacat las ini hanya terjadi pada proses pengelasan GTAW.

Penyebab Tungsten Inclusion:

  • Tungsten sudah tumpul saat proses pengelasan.
  • Jarak tungsten terlalu dekat.
  • Ampere terlalu tinggi.

Cara Mengatasi Cacat Las Tungsten Inclusion:

  • Tungsten harus diruncingkan sebelum digunakan untuk mengelas.
  • Jarak harus disesuaikan.
  • Ampere mengikuti range yang ada di prosedur.

5. Incomplete Penetration.

Cacat Las Incomplete Penetration
Incomplete Penetration (NDT Resource)

Incomplete Penetration (IP) adalah sebuah cacat pengelasan yang terjadi pada daerah root atau akar las, sebuah pengelasan dikatakan IP jika pengelasan pada daerah root tidak tembus atau reinforcemen pada akar las berbentuk cekung.

Penyebab Cacat Incomplete Penetration:

  • Travel speed terlalu tinggi.
  • Jarak gap atau root opening terlalu lebar.
  • Jarak elektroda atau busur las terlalu tinggi.
  • Sudut elektroda yang salah.
  • Ampere las terlalu kecil.

Cara mencegah cacat Incomplete Penetration:

  • Travel speed disesuaikan dengan WPS.
  • Standar gap atau root opening 2-4 mm.
  • Standar jarak elektroda 1,5 x diameter elektroda.
  • Ampere disesuaikan dengan Welding Prosedur.

6. Incomplete Fusion (Lack Of Fusion).

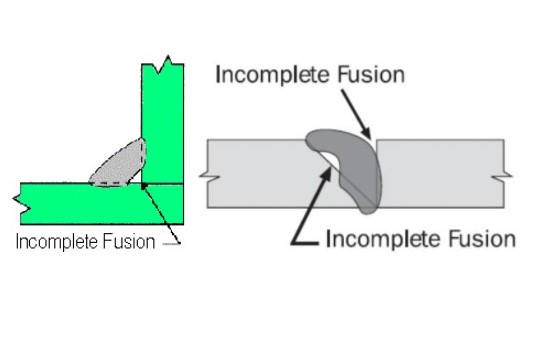

Cacat Las Incomplete Fusion
Incomplete Fusion

Cacat Incomplete Fusion adalah sebuah hasil pengelasan yang tidak dikehendaki karena ketidaksempurnaan proses penyambungan antara logam las dan logam induk. Cacat ini biasanya terjadi pada bagian samping lasan.

Penyebab Cacat Incomplete Fusion:

  • Posisi Sudut kawat las salah.
  • Ampere terlalu rendah.
  • Sudut kampuh terlalu kecil.
  • Permukaan kampuh terdapat kotoran.
  • Travel Speed terlalu tinggi.

Cara Mengatasi Cacat Incomplete Fusion:

  • Memperbaiki Posisi Sudut Elektroda.
  • Menaikkan Ampere sesuai dengan WPS atau Ampere Recomended.
  • Sudut kampuh sesuai dengan yang di WPS.
  • Melakukan persiapan pengelasan yang benar, membersihkan semua kotoran.
  • Mengatur Travel Speed yang sesuai.

7. Over Spatter.

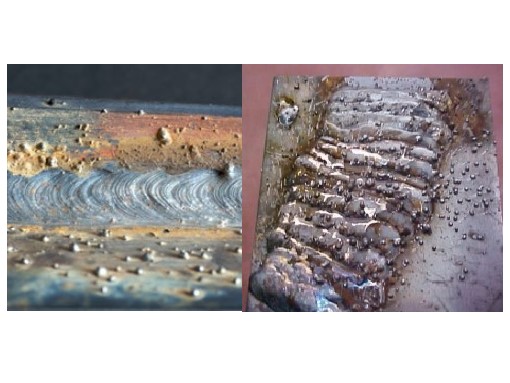

Cacat Las Over Spatter
Over Spatter (totalmateria.com)

Spatter adalah percikan las, sebenarnya jika spater dapat dibersihkan maka tidak termasuk cacat. Namun jika jumlahnya berlebih dan tidak dapat dibersihkan maka dikategorikan dalam cacat visual.

Penyebab Spater atau percikan las berlebih:

  • Ampere terlalu tinggi.
  • Jarak elektroda dengan base metal terlalu jauh.
  • Elektroda lembab.

Cara mencegah terjadinya cacat pengelasan Over Spatter:

  • Arus diturunkan sesuai dengan rekomendasi.
  • Panjang busur ( 1,5 x diameter Elektroda ).
  • Elektroda dioven sesuai dengan handbook (khususnya kawat las low hidrogen).

8. Hot Crack.

Cacat Las Hot Crack
Hot Crack (leniran.blogspot.co.id)

Hot Crack (retak panas) adalah sebuah retak pada pengelasan dimana retak itu terjadi setelah proses pengelasan selesai atau saat proses pemadatan logam lasan.

Penyebab Hot Crack:

  • Pemilihan elektroda yang salah.
  • Tidak melakukan perlakuan panas.

Cara Mencegah Hot Crack:

  • Menggunakan elektroda yang sesuai dengan WPS atau Low Hidrogen yang mempunyai sifat regangan yang tinggi.
  • Melakukan perlakuan panas (PWHT dan Preheat)

9. Cold Cracking.

Cold Cracking (retak dingin) adalah sebuah retak yang terjadi pada daerah lasan setelah beberapa waktu (memerlukan waktu, bisa 1 menit, 1 jam, atau 1 hari) proses pengelasan selesai. Biasanya untuk mengecek adanya crack dilakukan uji tidak merusak yaitu dengan uji Penetrant Test atau Magnetic Test.

Penyebab Cold Cracking atau Retak dingin:

  • Retak Dingin pada Bahan Las (Cold Cracking).
  • Cooling Rate terlalu cepat.
  • Arus pengelasan terlalu rendah.
  • Travel speed terlalu tinggi.
  • Tidak dilakukan pemanasan awal (pre heat).

Cara mencegah terjadinya Cold Cracking:

  • Perlambat pendinginan setelah proses pengelasan.
  • Panas yang diterima sesuaikan dengan WPS.
  • Gunakan Arus yang direkomendasi.
  • Travel speed pengelasan tidak terlalu cepat (lihat wps yang ada).
  • Lakukan pre heat (untuk material yang karbon ekuivalen diatas 0,40 maka harus dipreheat).

10. Distorsi.

Cacat Las Distorsi
Distorsi (SlideShare)

Pengertian distorsi pada pengelasan adalah sebuah perubahan bentuk material yang diakibatkan panas yang berlebih saat proses pengelasan berlangsung. Distorsi ini terjadi saat proses pendinginan, karena adanya panas yang berlebih maka material dapat mengalami penyusutan atau pengembangan sehingga akan tarik menarik dan membuat material tersebut melengkung.

Penyebab terjadinya distorsi:

  • Panas yang berlebih.
  • Ampere terlalu tinggi.
  • Take weld (las ikat) kurang kuat.
  • Persiapan pengelasan yang salah.

Cara mencegah distorsi las:

  • Menyesuaikan arus dengan yang ada di WPS.
  • Take weld (las ikat) ditambah atau memberikan stopper (penguat pada logam induk).
  • Melakukan Persiapan pengelasan yang benar.

11. Arc Strike.

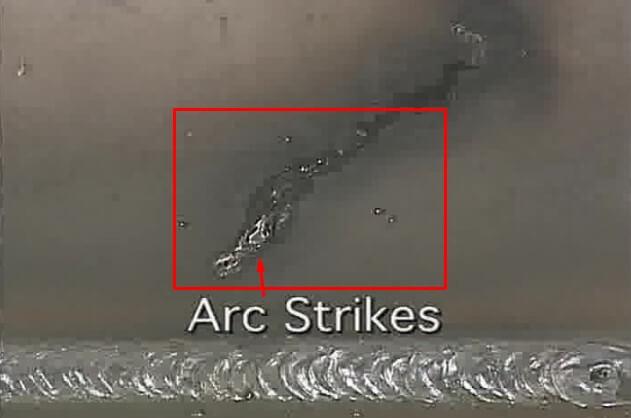

Cacat Las Arc Strikes
@circuit.bcit.ca

Arc Strike adalah cacat las yang diakibatkan menempelnya ujung kawat las kedaerah logam las atau base metal secara singkat, biasanya hal ini tidak disengaja oleh tukang las. Cacat las Arc Strike ini sangat berbahaya bagi kekuatan logam, karena dapat mengurangi nilai ketangguhan dan kekuatan logam lasan tersebut.

Berkurangnya kekuatan dan ketangguhan dikarenakan material tersebut mengalami laju pendingan yang cepat, terdapat daerah HAZ dan juga berkurang ketebalan material. Meskipun begitu masih banyak tukang las atau welder yang masih belum memperhatikan akan dampak buruk adanya arc strikes.

12. Underfill.

Cacat Las Underfilling
@quora.com

Cacat yang terjadi pada permukaan, pada permukaan lasan pengisian masih kurang sehingga permukaan benda kerja lebih tinggi dari daerah lasan atau kampuh las. Untuk mengatasinya dilakukan proses pengelasan lagi pada area tersebut atau diratakan semua daerah las dan dilakukan pengelasan secara menyeluruh agar ketinggian sama.

13. Lack Of Inter Run Fusion.

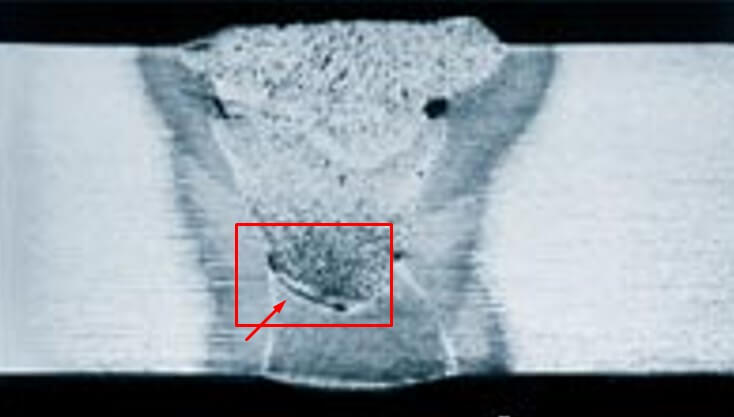

Lack Of Inter Run Fusion

Cacat Las yang tidak fusi di antar layer atau pass weld metal, cacat ini terjadi dapat dikarenakan arus yang terlalu rendah, sudut elektroda yang tidak tepat dan pengelasan terlalu cepat.

14. Misalignment (hi-lo).

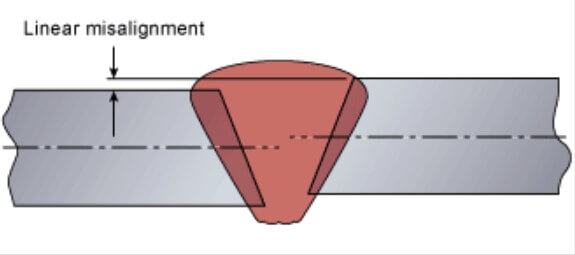

Linear Misalignment
@twi-global

Ketinggian antara plat yang dijoint berbeda atau tidak rata. Hal ini disebabkan karena persiapan pengelasan yang tidak tepat. Untuk mengatasinya material dipotong dan dipersiapkan kembali secara benar, jika tidak diperbolehkan maka daerah lasan digerinda sampai habis dan pelat dilakukan setting ulang.

15. Excessive Root Penetration.

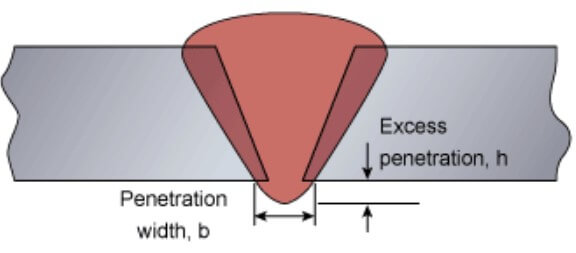

Excessive Root Penetration
@twi-global

Hasil pengelasan pada daerah akar las terlalu tinggi, maksimal ketinggian akar las adalah 2 mm dan minimum rata atau 0. Penyebabnya dapat karena gap terlalu lebar, arus pengelasan terlalu tinggi dan root face terlalu tipis.

16. OverLap.

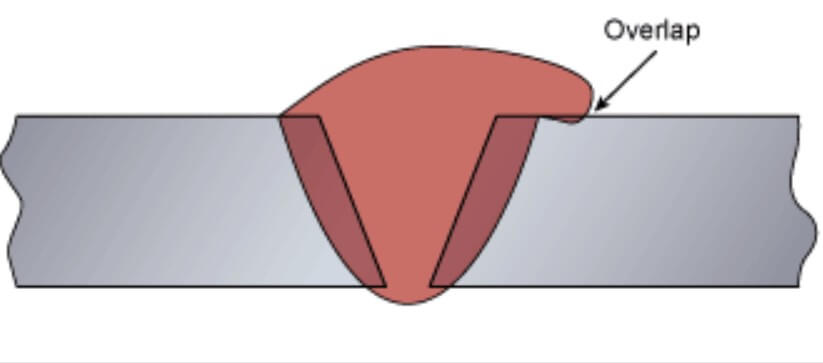

Cacat Las Overlap
@twi-global

Overlap dapat terjadi pada permukaan dan akar las, cacat ini terjadi jika hasil lasan lebarnya melebihi dari kampuh las dan pada ujungnya tidak fusi dengan logam induk. Penyebab Overlap dikarenakan gerakan pengelasan yang salah yaitu terlalu melebar.

17. Root Concavity.

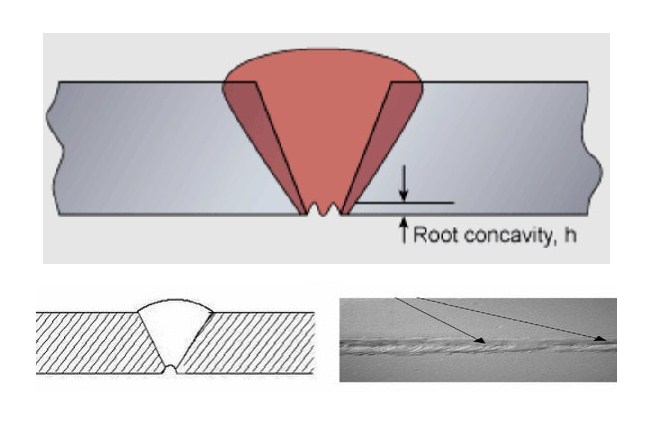

Root Concavity
@TWI

Cacat Las Root Concavity adalah kurang sempurnanya hasil pengelasan pada daerah akar atau hasil pengelasan penetrasi berbentuk cekung. Seperti terlihat pada gambar, akar las yang seharusnya muncul sekitar 0-3 mm namun hasil penetrasi tidak sempurna dan berbentuk cekung.

Penyebab Root Concavity biasanya dikarenakan persiapan sebelum pengelasan yang kurang baik, seperti root gap yang terlalu sempit, pengaturan arus yang kurang tepat (biasanya terlalu kecil), arus las yang terlalu besar juga menyebabkan root concavity, travel speed atau kecepatan las yang terlalu tinggi. Jenis cacat ini biasanya terjadi pad proses TIG namun tidak menutup kemungkinan pada proses lainnya.

Untuk cara mengatasinya Anda harus mempersiapkan sambungan dengan baik, Anda dapat melihat wps untuk ketentuan sambungannya, arus pengelasan dan kecepatan las yang sesuai agar hasil pengelasan yang diperoleh sempurna.

Jika cacat ini sudah terjadi pada produk maka Anda dapat melakukan grinding atau gouging pada bagian yang cekung. Setelah itu Anda las ulang, umumnya proses ini disebut dengan Back Weld.

18. Pin Hole

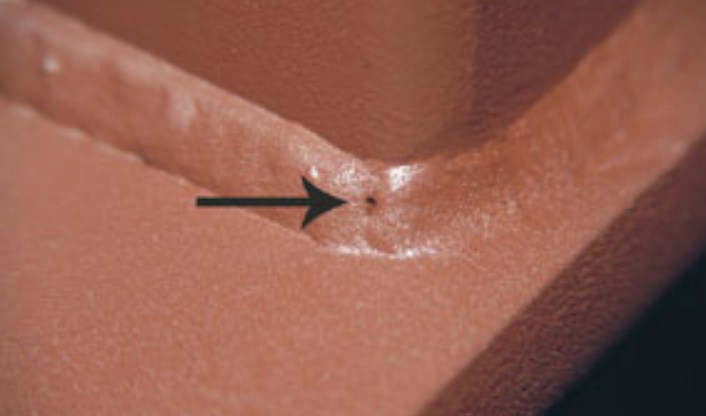

Pin Hole
@blogspot.com

Cacat pengelasan Pin Hole merupakan jenis weld defect yang mirip dengan porositas, namun yang membedakannya adalah pososity bisa terjadi di bagian permukaan dan di dalam lasan. Sedangkan Pin Hole hanya terjadi pada bagian permukaan, mempunyai kedalaman lebih dari 3 mm dan diameter kurang dari 1 mm.

Penyebab Pin Hole karena udara masuk ke dalam weld pool saat dan juga terbentuknya gas NO2, CO2, SO2 dan CO. Untuk Cara mengatasinya Anda bisa menggerindanya atau gouging hingga hilang kemudian dilas kembali.

Jenis jenis cacat pengelasan dan penyebabnya di atas dapat terjadi pada las listrik (SMAW), GMAW, GTAW, SAW, FCAW, OAW. Namun untuk tungsten inclusion hanya terjadi pada GTAW, karena hanya pengelasan tersebut yang menggunakan logam tungsten.
