Manometer

Manometer adalah instrumen presisi yang digunakan untuk mengukur tekanan, yang merupakan gaya yang diberikan oleh gas atau cairan per satuan luas permukaan karena efek dari berat gas atau cairan dari gravitasi. Bergantung pada jenis dan bagaimana dikonfigurasikan, manometer dapat diatur untuk memberikan pengukuran nilai tekanan yang berbeda.

Jenis manometer umum yang biasa digunakan kebanyakan orang adalah yang digunakan dokter dan profesional medis untuk mengukur dan memantau tekanan darah pasien. Jenis manometer ini disebut sfigmomanometer, lalu ada berapa saja jenis manometer dan seperti apa prinsip kerjanya? Simak ulasannya di bawah ini.

Pengertian Manometer :

Istilah “manometer” paling sering merujuk secara khusus pada tabung berbentuk-U yang sebagian diisi dengan cairan. Anda dapat dengan mudah membuat manometer jenis ini sebagai bagian dari percobaan laboratorium untuk menunjukkan efek tekanan udara pada kolom cair.

Manometer adalah instrumen yang mengukur tekanan menggunakan kolom cairan. Instrumen ini digunakan untuk mengukur tekanan cairan dan terdiri dari tabung yang diisi dengan cairan. Tingkat cairan ditentukan oleh tekanan fluida dan juga oleh tinggi cairan yang ditunjukkan pada skala.

Manometer digunakan untuk mengukur perbedaan tekanan. Perbedaan tekanan diukur dengan menyeimbangkan bobot kolom cairan antara dua tekanan. Merkuri adalah cairan berat yang digunakan dalam manometer untuk mengukur perbedaan tekanan yang besar.

Cairan yang lebih ringan seperti air digunakan untuk mengukur perbedaan tekanan kecil dalam flowmeters venturi atau terowongan angin eksperimental. Masalah umum yang dialami saat mengukur perbedaan tekanan dalam sistem dengan kecepatan rendah memuaskan secara akurat dan ketinggian kolom rendah.

Fungsi Manometer :

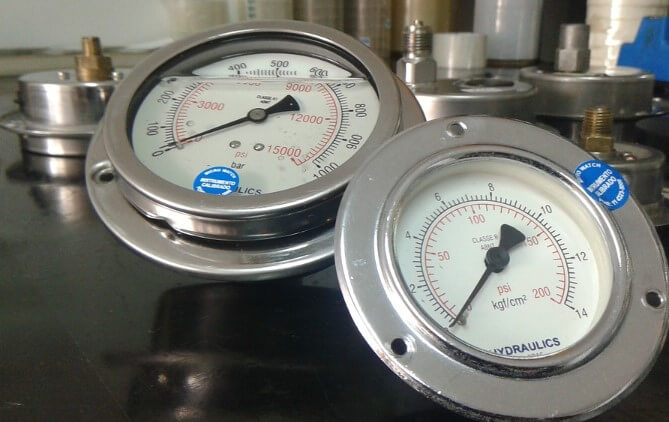

Fungsi ManometerManometer berfungsi sebagai alat pengukur tekanan gas. Alat-alat ini umumnya mengukur tekanan gas yang dekat atau di bawah tekanan atmosfer karena tekanan atmosfer digunakan sebagai pengukur untuk perbandingan. Manometer biasanya diisi dengan cairan padat, seperti merkuri atau minyak, untuk menentukan tekanan gas. Keduanya berfungsi dengan menerapkan tekanan gas ke fluida padat di satu sisi sementara tekanan atmosfer alami diterapkan ke sisi lain.

Desain umum termasuk tabung berbentuk U dengan cairan di bagian bawah, memiliki fungsi yang dengan mudah membaca perbedaan tekanan di satu sisi. Namun, desain canggih lainnya memiliki bentuk face digital. Para ilmuwan dapat menentukan tekanan gas dengan membandingkan perbedaan ketinggian antara dua kolom cairan.

Karena instrumen ini tergantung pada tekanan atmosfer, salah satu perhatian dalam menggunakan manometer adalah varian tekanan atmosfer. Nah, instrumen satu ini rentan terhadap berbagai tekanan sehingga mustahil untuk melakukan pengukuran yang tepat.

Karena perbedaan ini, para ilmuwan sering menggunakan jumlah tekanan atmosfer rata-rata untuk mencapai hasil yang dapat diandalkan. Teknologi yang digunakan dalam manometer digunakan dalam instrumen lain, seperti barometer.

Meskipun instrumen ini beroperasi berdasarkan dinamika fluida yang sama, barometer sepenuhnya merupakan instrumen tertutup, yang dirancang untuk mengukur perubahan signifikan dalam tekanan udara.

Jenis Manometer :

1. Manometer raksa tertutup.

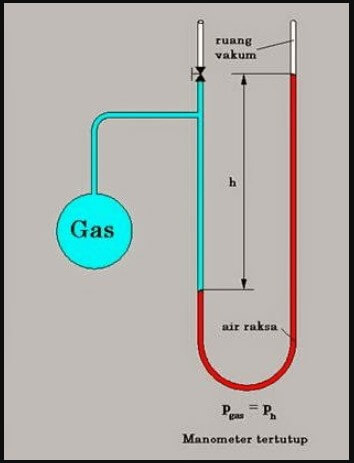

Manometer raksa tertutup
@pelajaran.co.id

Manometer ini sangat mudah dibuat karena terdiri dari tabung bengkok berbentuk U yang salah satu ujungnya terhubung ke lokasi pengukur ‘A’ dan lokasi alternatif menerima atmosfer yang kemudian diisi dengan Liquid. Kepadatan cairan menentukan berbagai tekanan yang dapat diamati.

Jika satu port dibiarkan terbuka ke atmosfer dan oleh karena itu port alternatif terhubung ke tekanan yang akan diamati, perangkat bertindak sebagai pengukur tekanan meteran. Jika setiap port terhubung ke 2 tekanan yang tidak diketahui yang sangat berbeda, instrumen bertindak sebagai pengukur diferensial.

2. Manometer raksa terbuka.

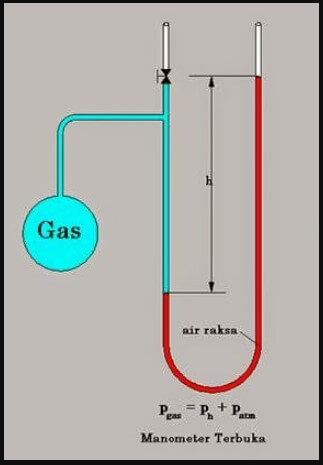

Manometer raksa terbuka
@pelajaran.co.id

Manometer raksa terbuka sangat mirip dengan manometer tabung-U seperti yang disebutkan di atas. Di sini satu lokasi terbuka (yang dianggap sebagai lokasi atmosfer di manometer U-Tube) terhubung ke lokasi tekanan yang berbeda.

Manometer ini sebagian besar digunakan untuk mengamati perbedaan antara titik yang sama sekali berbeda jika tidak, Anda akan mengatakan kami cenderung menghitung perbedaannya. Perbedaan tekanan antara A dan B diberikan oleh persamaan.

3. Manometer U-Tube Terbalik.

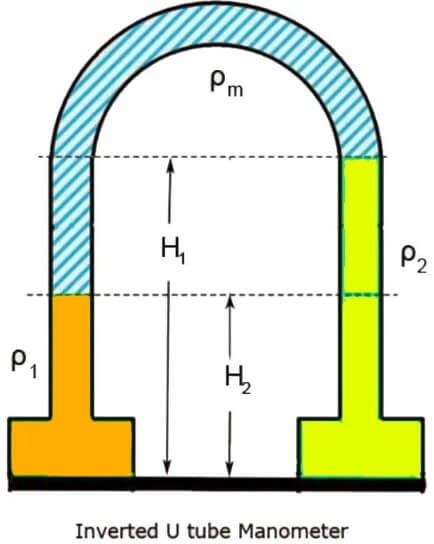

Manometer U Tube Terbalik
@teknikkece

Manometer U-Tube terbalik digunakan untuk mengukur perbedaan tekanan yang sangat kecil dalam cairan. U – Tube terbalik yang mengandung cairan ringan yang sering digunakan untuk mengamati perbedaan tekanan rendah antara 2 titik di mana akurasi lebih tinggi diperlukan. Jenis manometer ini biasanya terdiri dari asosiasi udara pada jenis cair Mano-metrik.

Lihat juga: Fungsi dan Cara Membaca Jangka Sorong

4. Mikro manometer.

Mikromanometer
deltaohm.com

Mikro-manometer dapat menjadi jenis khusus manometer kolom cair yang didasarkan pada prinsip manometer tabung miring. Mikro-manometer ini digunakan untuk mengukur variasi tekanan yang sangat kecil atau variasi tekanan yang sangat rendah. Mikro-manometer adalah jenis manometer yang mudah berubah, satu anggota badan dibentuk ruang cross sectional yang lebih besar. Mikro-manometer mengamati begitu sedikit variasi tekanan dengan ketelitian tinggi.

  • Biarkan ‘a = area tabung,
  • A = luas waduk,
  • h3 = Turunnya level cairan,
  • h2 = Bangkitnya cairan di dalam tabung,
  • Dengan rumus di atas cenderung mendapatkan A * h3 = a * h2
  • Menyamakan tekanan head pada datum akan mendapatkan
  • p1 = (pm-p1) * gh3 + gh2-p1 * gh1

Prinsip Kerja Manometer :

Manometer adalah alat yang sangat dasar tetapi sangat efektif digunakan untuk mengukur tekanan. Dalam sebagian besar kasus tekanan maka akan berhubungan dengan alat ukur yang terdiri dari tabung kaca berbentuk U yang diisi dengan merkuri atau cairan lain.

Umumnya salah satu ujung tabung manometer dibiarkan terbuka, rentan terhadap tekanan atmosfer, sementara selang manometer terhubung melalui segel kedap gas ke sumber tekanan tambahan. Sementara biasanya terkait dengan tekanan gas, pengukur manometer juga dapat digunakan untuk mengukur tekanan yang diberikan oleh cairan. Karena pengukur tekanan manometer tidak memiliki bagian mekanis, maka tentu akan memerlukan perawatan minimal dan sangat akurat.

Bagaimana prinsip kerja manometer? Prinsip di balik gas manometer atau pengukur tekanan cair sangat sederhana. Keseimbangan hidrostatik menunjukkan bahwa tekanan ketika cairan diam sama pada titik mana pun.

Misalnya, jika kedua ujung tabung-U dibiarkan terbuka ke atmosfer, maka tekanan pada setiap sisi akan sama. Sebagai akibatnya tingkat cairan di sisi kiri akan sama dengan tingkat cairan di sisi kanan – keseimbangan. Namun, jika salah satu ujung tabung-U dibiarkan terbuka ke atmosfer dan yang lainnya terhubung ke pasokan gas / cairan tambahan ini akan menciptakan tekanan yang berbeda.

Jika tekanan dari pasokan gas / cairan tambahan lebih besar dari tekanan atmosfer, ini akan memberikan tekanan ke bawah pada cairan pengukur. Sebagai akibatnya, cairan akan didorong ke bawah di satu sisi dengan tekanan yang lebih besar menyebabkan cairan naik di sisi dengan tekanan yang lebih rendah.

Lihat juga: Cara Menggunakan Anemometer

Sebaliknya akan terjadi jika pasokan gas / cairan tambahan menciptakan tekanan yang lebih rendah daripada tekanan atmosfer. Dalam hal ini cairan akan jatuh di sisi bagian terbuka tabung-U dan naik di sisi yang terhubung ke pasokan gas / cairan tambahan. Manometer memungkinkan pengukuran sumber cairan / gas tambahan terhadap tekanan atmosfer atau terhadap sumber cairan / gas lainnya.
