Posisi Pengelasan Pipa dan Pelat

Posted on

Posisi pengelasan Pipa dan Pelat – Posisi Pengelasan adalah jenis atau posisi sambungan yang akan dilakukan pengelasan, posisi pengelasan ini dilakukan berdasarkan material atau produk yang akan dilas. Dalam teknologi pengelasan, semua itu ada pengkodeannya berdasarkan jenis sambungan.

Posisi Pengelasan

Jenis posisi pengelasan ini ditentukan dari letak material dan posisi material juga, yaitu Flat (datar) atau dibawah tangan, Horizontal, Vertikal dan di atas Kepala, berikut penjelasannya:

  • Posisi Down Hand (Di bawah Tangan)
    Pada posisi ini material berada dibawah tangan, merupakan posisi pengelasan yang paling mudah. Untuk kodenya adalah nomor 1, seperti 1F dan 1G.
  • Posisi Horizontal
    Posisi horizontal pada material pelat dengan sambungan kampuh V material berada di depan juru las, pada pipa meterialnya arah vertikal atau tegak sehingga sambungannya horizontal. Untuk kodenya yaitu angka 2, seperti posisi 2F dan 2G.
  • Posisi Vertikal (Vertical)
    Merupakan posisi pengelasan tegak, jenis posisi pengelasan ini terdapat 2 cara pengelasan yaitu Vertical Up (Pengelasan dari bawah ke atas, Up Hill) dan Vertical Down (Pengelasan dari atas ke bawah, Down Hill). Kode posisi pada pengelasan ini adalah angka 3 yaitu 3F dan 3G (Hanya Pelat saja).
  • Posisi di atas Kepala (Over head)
    Material yang dilakukan pengelasan berada di atas kepala, merupakan posisi tersulit dari 3 posisi di atas. Kode posisi pengelasan over head adalah angka 4, seperti pada pelat 4F dan 4G.

Pada pelengelasan fillet maka disimbolkan dengan posisi pengelasan 1F, 2F, 2F Rotated, 3F, 4F, 5F. Yang mana arti dari huruf F adalah Fillet, sedangkan untuk sambungan butt weld pada pelat maka disimbolkan dengan 1G, 2G, 3G, 4G untuk pipa 1G, 2G, 5G dan 6G. Arti huruf G pada posisi pengelasan adalah Groove yaitu kampuh lasan.

Jenis jenis Posisi pengelasan pada pipa ke Pelat juga ada, untuk Anda yang ingin mengetahui jenis jenis sambungan pengelasan, berikut detail yang admin pengelasan.net rangkum.

Macam Macam Posisi Pengelasan :

Setiap standar atau Code mempunyai istilah masing masing dalam menentukan posisi las, berikut posisi las menurut ASME Sec IX.

1. Posisi Pengelasan untuk Groove Welds Plate:

  • 1 G (Posisi Pengelasan datar).
  • 2G (Posisi Pengelasan Horizontal).
  • 3G (Posisi Pengelasan Vertikal).
  • 4G (Posisi Pengelasan di atas kepala atau Overhead).

2. Posisi pengelasan untuk Fillet Welds Plate:

  • 1F (Pengelasan datar, posisi material miring sebesar 45 derajat).
  • 2F (Pengelasan Horizontal).
  • 3F (Pengelasan Vertikal).
  • 4F (Pengelasan di atas kepala atau Overhead).

3. Posisi Pengelasan Pipa:

  • 1G (Posisi Pengelasan datar pipanya dapat diputar).
  • 2G (Posisi Pengelasan Horizontal pipa dapat diputar).
  • 5G (Posisi Pengelasan Vertikal namun pipa tidak dapat diputar, sehingga tukang las yang berputar).
  • 6G (Posisi Pengelasan pipanya miring sekitar 45 derajat dan statis atau tidak dapat diputar).

Perlu diketahui, pada pengelasan Pipa tidak ada posisi 3G dan 4G karena kedua posisi tersebut sudah masuk dalam posisi Pipa 5G. Pada 5G pipa tidak berputar, sehingga juru las harus melakukan pengelasan mulai bawah pipa yang merupakan posisi overhead (4G) dan samping pipa yang merupakan posisi vertikal atau 3G.

4. Posisi Pengelasan pada Fillet Welds Pipa:

  • 1F Rotated.
  • 2F.
  • 2FR (Rotated).
  • 4F.
  • 5F.

Lihat juga: Simbol Pengelasan Lengkap denga Gambar dan Penjelasannya

Gambar Posisi Pengelasan Pelat :

Terdapat 8 macam posisi las pada pelat dengan jenis pengelasan butt weld dan fillet weld, berikut detail gambarnya.

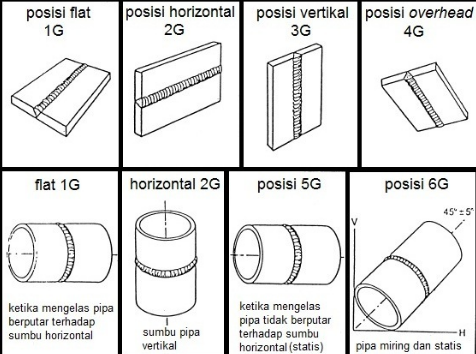

Posisi Pengelasan Pelat pada Sambungan V
Posisi Pengelasan Pelat pada Sambungan V

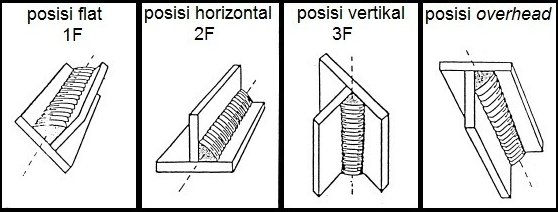

Posisi Pengelasan pada sambungan T atau Fillet
Posisi Las pada sambungan T atau Fillet Weld

Gambar Posisi Pengelasan Pipa:

Pada pipa terdapat 4 jenis variasi posisi untuk pengelasan butt weld, dari keempat variasi tersebut yang tertinggi adalah 6G.

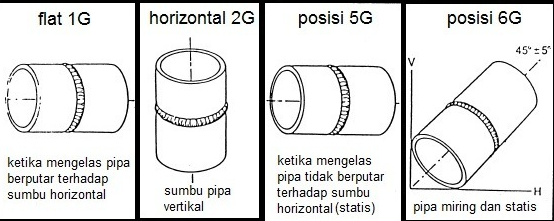

Posisi Pengelasan pada sambungan pipa
Posisi Pengelasan pada sambungan pipa (@teknikmesinmanufaktur.blogspot.com)

Untuk pengelasan Fillet pada pipa dan kombinasi pipa-pelat terdapat 5 jenis variasi yaitu 1F, 2F, 2FR (rotate), 4F, 5F, pada posisi 5F pipa fix atau tidak berputar yang berputar adalah weldernya.

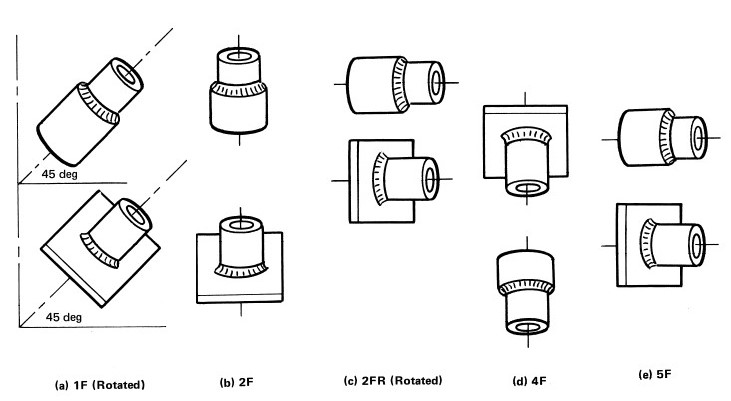

Posisi Pengelasan Fillet Welds Pada Pipa
Posisi Pengelasan Fillet Welds Pada Pipa (ASME Sec IX)

Baca juga : Pengertian Las OAW adalah

Posisi Pengelasan Standar ISO :

Dalam standar ISO 6947 terdapat beberapa welding position yang sebenarnya sama dengan yang ada di ASME namun istilahnya yang membedakan, lihat keterangan dan gambar dibawah ini.

  • Fillet Weld Plate.
    PA : Datar atau Flat.
    PB: Horizontal.
    PF: Vertical Up.
    PG: Vertical Down.
    PD: Overhead.
  • Butt Weld Plate.
    PA: Datar atau Flat.
    PB: Horizontal.
    PF: Vertical Up.
    PG: Vertical Down.
    PE: Overhead.
  • Fillet Weld Pipe.
    PA: Datar atau Flat, Axis 45 Degree, Pipe Rotated.
    PB: Horizontal, Axis Vertical, Pipe Fixed.
    PB: Horizontal, Axis Horizontal, Pipe Rotated.
    PF: Vertical Up, Axis Horizontal, Pipe Fixed.
    PG: Vertical Down, Axis Horizontal, Pipe Fixed.
    PD: Overhead, Axis Vertical, Pipe Fixed.
  • Butt Weld Pipe.
    PA: Flat, Axis Horizontal, Pipe Rotated.
    PC: Horizontal, Axis Vertical, Pipe Fixed.
    PF: Vertical Up, Axis Horizontal, Pipe Fixed.
    PG: Vertical Down, Axis Horizontal, Pipe Fixed.
    HL-045: Upwards or Downwards, Axis Inclined, Pipe Fixed.

Gambar Posisi Pengelasan Standar ISO :

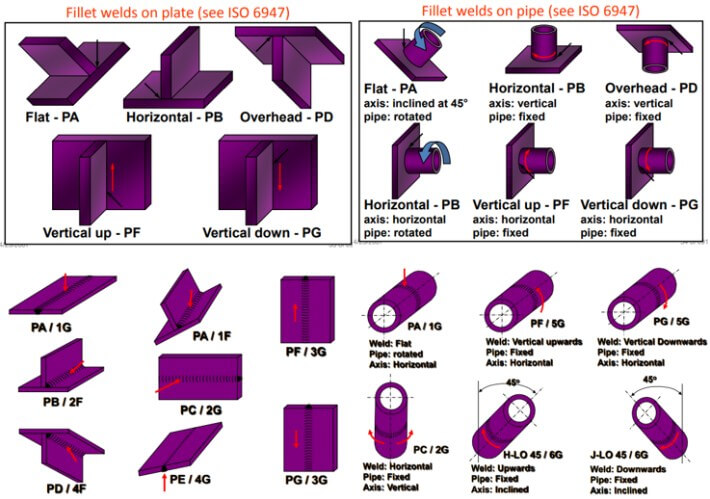

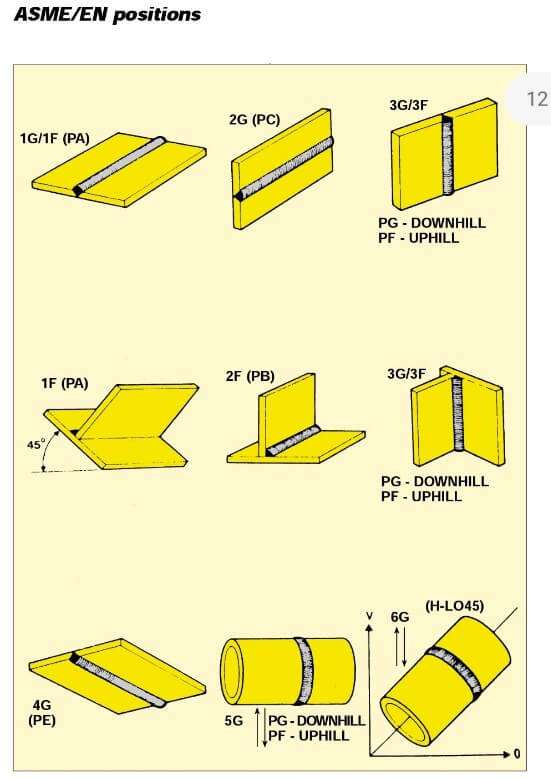

Posisi Pengelasan Standar ISO
Posisi Las Standar ISO
@shipbuildingknowledge.wordpress.com

Macam macam posisi pengelasan di atas dapat dilakukan untuk semua proses pengelasan. Karena terkadang banyak orang yang salah mengerti bahwa posisi las hanya diperuntukkan untuk jenis proses tertentu.

Jadi perlu diingat bawha posisi pengelasan itu berlaku untuk semua proses las. Kecuali proses las SAW yang hanya dapat digunakan untuk posisi datar saja, semoga pengetahuan di atas bermanfaat.
